Tutorial singkat ini cocok sekali buat Anda yang sedang membuat jaringan komputer atau anda yang sedang belajar Jaringan Komputer. OK tanpa panjang lebar kita mulai membahas.
Kabel UTP
Kabel UTP itu adalah kabel khusus buat transmisi data. UTP singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan.
UTP ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter.
Konekktor
Konektor ini digunakan sebagai alat penghubung antara Kabel UTP dan LAN Card atau HUB/Swicth HUB/Router.
Konektornya ini bentuknya seperti colokan telepon hanya saja lebih besar. Nama untuk konektor ini adalah RJ-45.

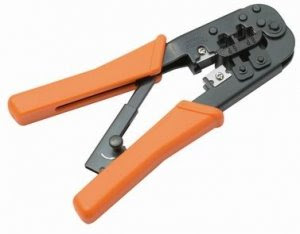

Crimp Tool
Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya.
LAN Tester
Setelah semua alat dan bahan sudah siap, sekarang tinggal melakukan praktik pengkabelannya. yang pertama adalah memasang kabel ke konektor.
- Kupas bagian luar kabel (pembungkus kabel kecil) kira-kira sepanjang 3 cm dengan menggunakan pengupas kabel yang biasanya ada pada crimp tool (bagian seperti dua buah silet saling berhadapan itu untuk mengupas)
- Susun kabel sesuai dengan keperluan. Apakah anda ingin menyusun kabel Straight atau kabel Cross.
- Rapikan susunan kabel dengan cara menekan bagian yang dekat dengan pembungkus kabel supaya susunan kabel terlihat rata.
- Potong ujung-ujung kabel yang tidak rata dengan pemotong kabel (bagian yang hanya memiliki satu buah pisau dan satu bagian lagi datar pada crimp tool adalah pemotong kabel) sampai lurus. (Usahakan jarak antara pembungkus kabel sampai ujung kabel tidak lebih dari 1cm.)
- Dengan tetap menekan perbatasan antara kabel yang terbungkus dan kabel yang tidak terbungkus, coba masukan kabel ke konektor RJ-45 sampai ujung-ujung kabel terlihat dibagian depan konektor RJ-45. Kalau masih belum coba terus ditekan sambil dipastikan posisi kabel tidak berubah.
- Setelah anda yakin posisi kabel tidak berubah dan kabel sudah masuk dengan baik ke konektor RJ-45 selanjutnya masukan konektor RJ-45 tersebut ke crimping tool untuk di pres.
- Kemudian anda bisa menekan crimping tool sekuat tenaga supaya semua pin RJ-45 masuk dan menembus pelindung kabel UTP yang super kecil tersebut
. - Lakukan langkah yang sama untuk ujung kabel yang satu nya lagi.
- Apabila anda sudah yakin dengan pemasangan yang anda lakukan selanjutnya adalah test dengan menggunakan LAN tester.
Selamat mencoba.
